单平台激光切割机

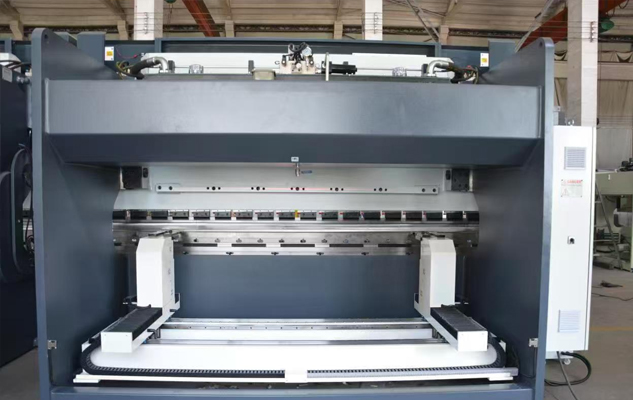

设备主体由油箱、支架、工作台、墙板和滑轨组成，并经过应力消除处理以确保稳定性。在落地式镗铣床上进行精密加工，确保所有关键安装面的公差对准。

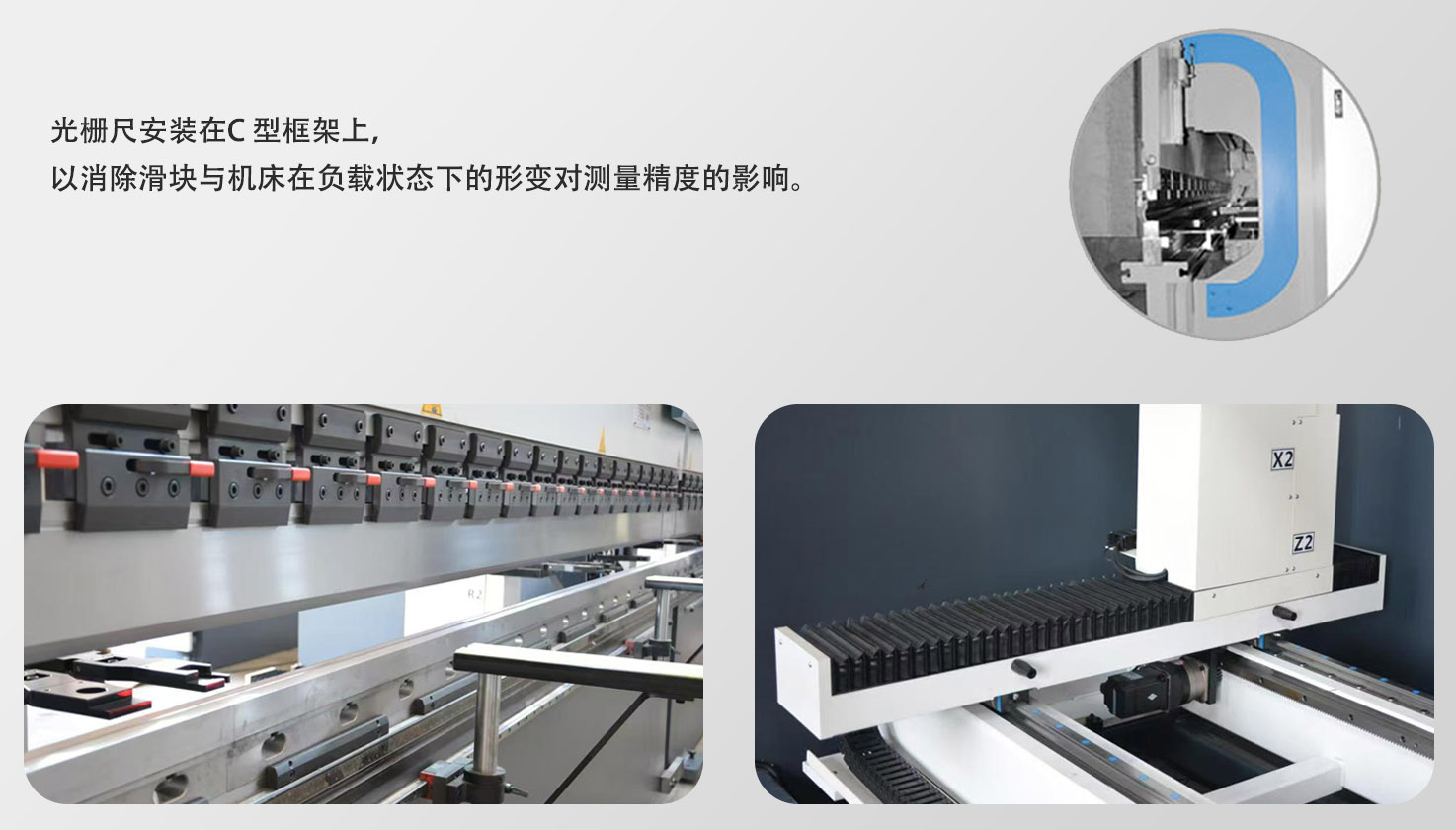

该机床配备博世力士乐比例阀和DELEM数控系统，确保了高可靠性和高精度。光栅尺可检测滑块位置（Y1、Y2），即使在部分负载下也能控制平行度。
操作界面支持中文和英文，可通过自动计算实现力、位置和速度的调整。
高精度导向和测量系统，以及液压平衡，支持满载或部分负载操作。

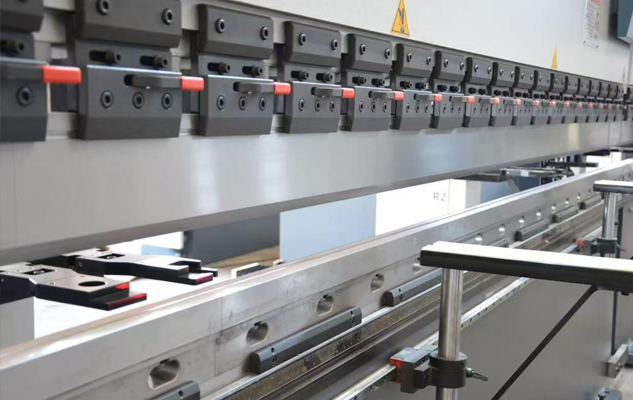

快速夹紧挠度补偿机制确保操作过程中的精度。
在气缸活塞杆上镀镍磷可以增强润滑性和耐久性。
德国进口比例阀。
根据客户要求进行优化配置，以确保机床处于最佳工作状态。
液压系统性能稳定，运行过程中发热量低。
采用模块化设计，客户可以根据自身需求进行选择，并可轻松实现挠度补偿和液压夹具等功能。

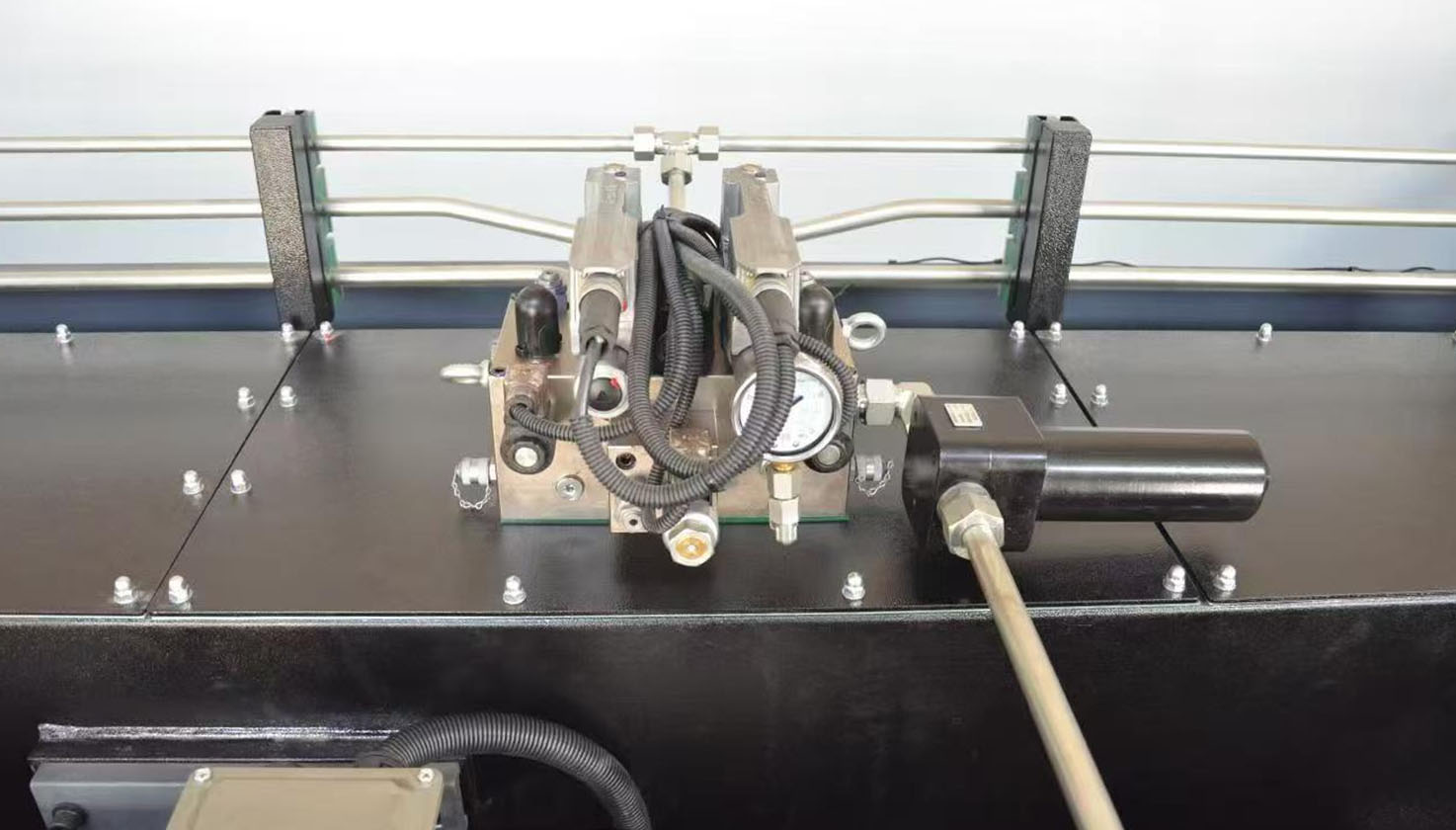

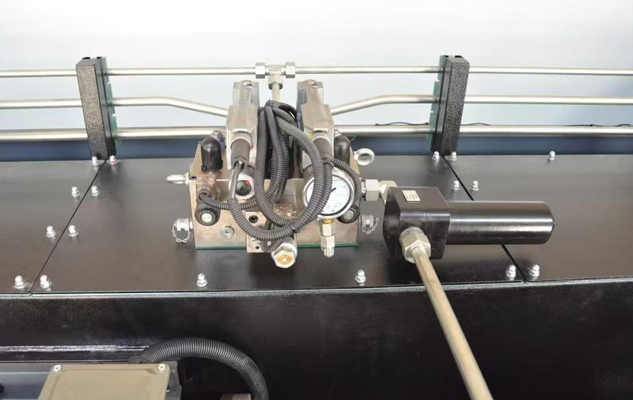

博世力士乐公司专门为数控折弯机开发的液压系统。

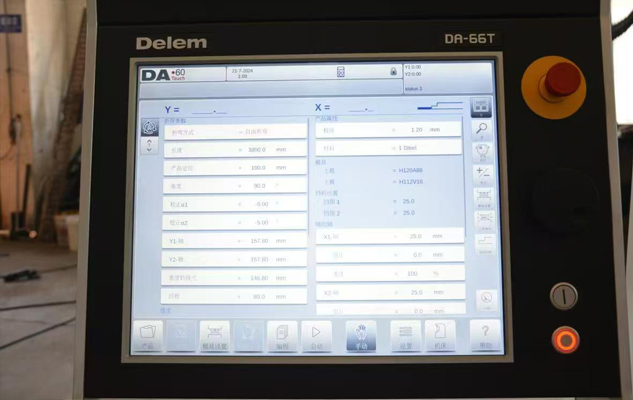

荷兰DELEM DA53T

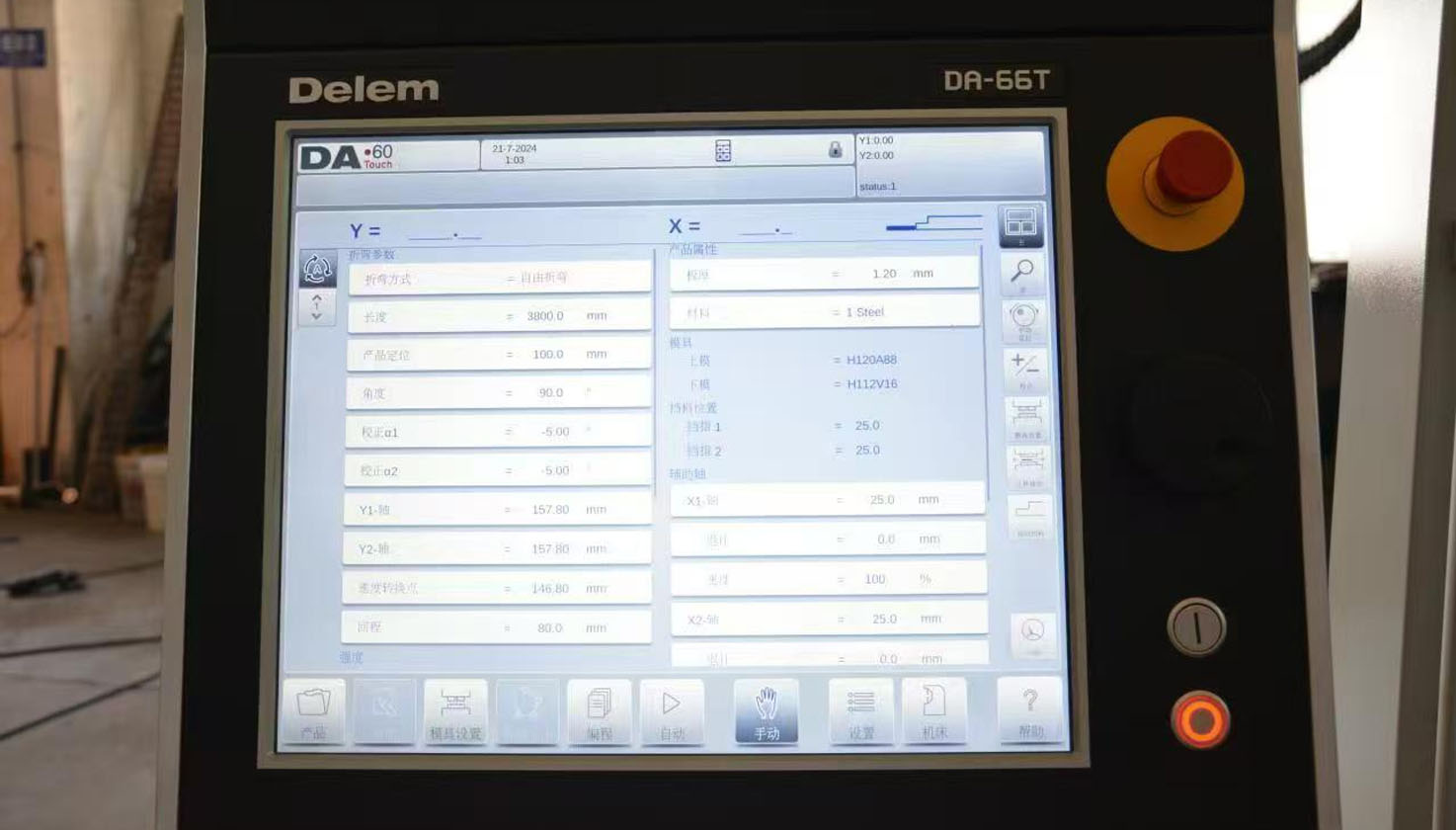

集成的DA-53T数控系统支持扭杆式和电液式同步弯曲机。其四轴控制面板设计允许直接安装在机柜上或悬挂式控制台中。
DA-53T 拥有用户友好的界面和 TFT 真彩液晶显示屏，提供所有必要的折弯机控制功能。其独特的“快捷键”系统可实现快速简便的编程。
标准功能包括Y轴角度编程、工作台挠度补偿和压力控制。配备USB接口，可确保产品和模具的快速便捷备份，凭借尖端技术提供稳定可靠的解决方案。
单页参数编程，内部存储容量 1 GB
10.1英寸液晶真彩TFT显示屏
工作台挠度补偿控制
模具库、翻边弯曲编程 - 大弧编程
可选的第二轴控制，用于后挡
USB接口
先进的Y轴控制算法，可控制闭环阀和开环阀。

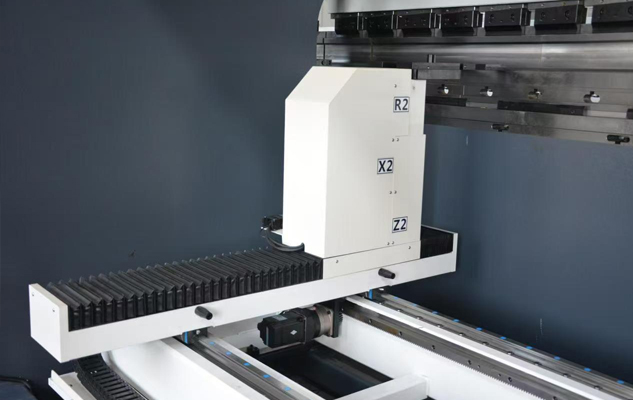

后挡可选择伺服控制、变频控制、交流控制
面板结构

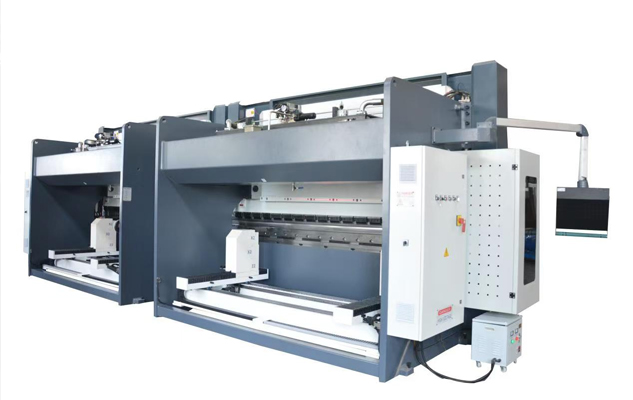

可实现双机联动
| 名称 | 参数 | 单位 |
|---|---|---|
| 额定压力 | 1100 | KN |
| 工作台长度 | 3200 | mm |
| 立柱间距 | 2700 | mm |
| 滑块行程 | 200 | mm |
| 滑块最大开口高度 | 500 | mm |
| 喉口深度 | 400 | mm |
| 数控轴数 | 4+1 | 轴(Y1、Y2、X、R+V) |
| 主电机功率 | 7.5 | Kw |
| 油缸数量 | 2 | piece |
| 机床重量 | About 7.8 | T |
| 注：Y1、Y2 轴 —— 滑块两侧光栅尺（Y1、Y2）控制两侧油缸数控轴。 X 轴 —— 控制后挡料前后移动 R 轴 —— 控制后挡料上下移动 V 轴 —— 工作台挠度补偿机构（电动补偿） | ||
| Name | Manufacturer |
|---|---|
| CNC system | Netherlands DELEM- DA53T |
| Main system pressure control valve block | German Bosch Rexroth |
| Synchronous control valve block | German Bosch Rexroth |
| High pressure oil filter | German HYDAC |
| Grating ruler | German ELGO |
| Main sealing components in the cylinder | Japan NOK |
| Travel switch, button | Schneider |
| Intermediate relay, AC contactor | Schneider |
| Internal gear pump | SUNNY |
| Ball screw, rolling guide | Taiwan HIWIN or TBI |
| Servo Motor | INOVANCE Servo |
| Upper die | Upper die: 42CrMo material, overall quenching |
| Lower die | Double center lower die 42CrMo material overall quenching |
| Compensation table | Huangshi Dazhong automatic mechanical |
| Clamping device | Push-type quick clamp |

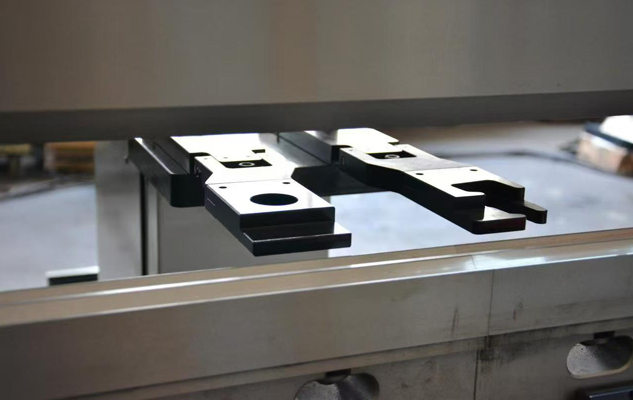

| Baffle plate | Equipped with 4 stop fingers and double linear guide rails |

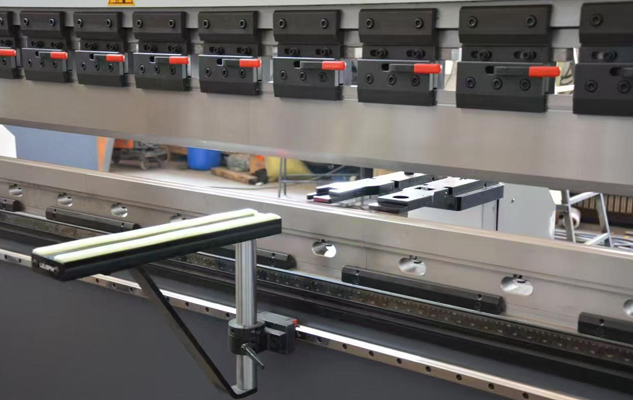

| Front support | Rotatable and lifting double support |
